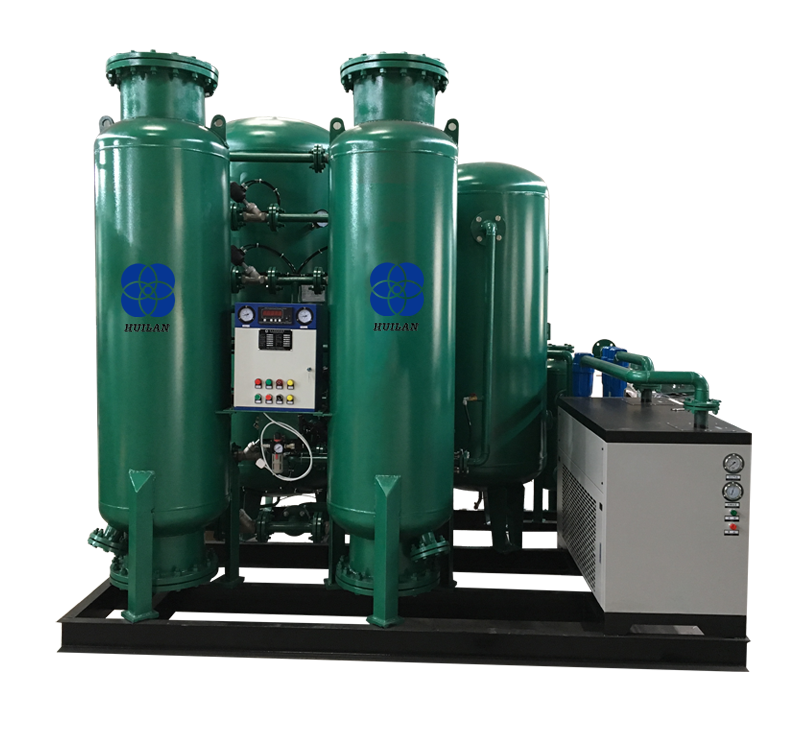

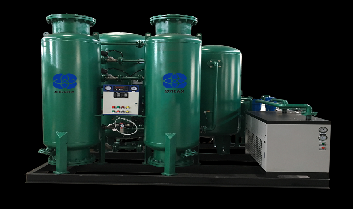

BZN变压吸附制氮机

技术指标

氮气流量	1-3000Nm3/h
氮气纯度	97-99.9995%
氮气压力	0.05-0.8Mpa（可调）
露点	-40~-60℃

技术指标原理及特点

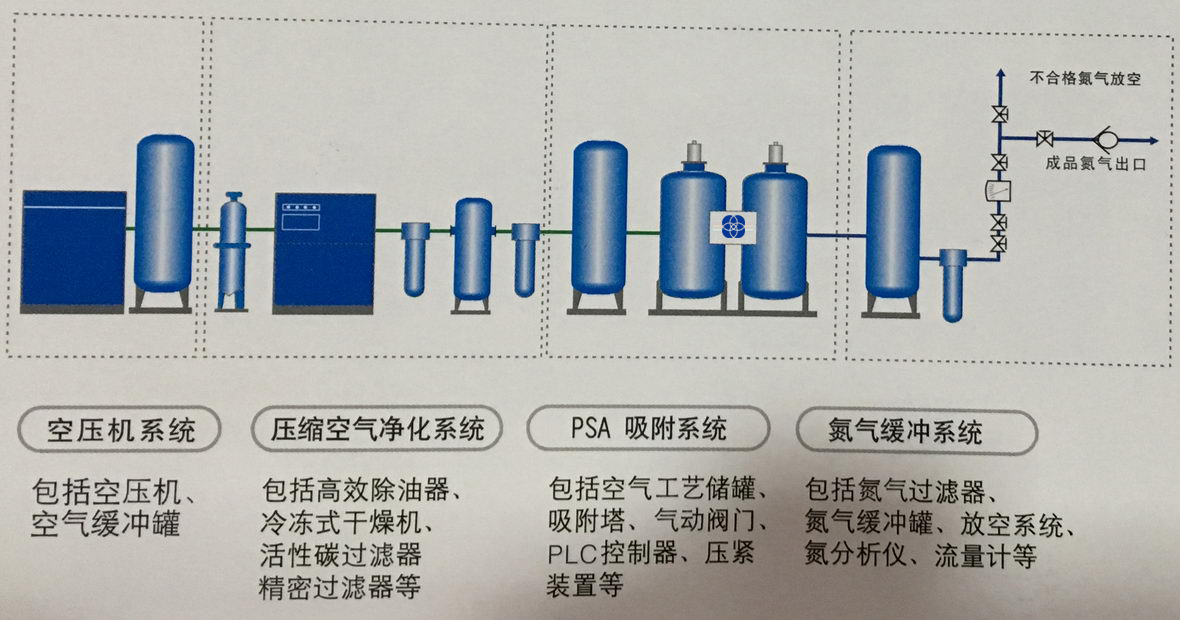

工艺流程图：

技术指标

氮气流量	1-3000Nm3/h
氮气纯度	97-99.9995%
氮气压力	0.05-0.8Mpa（可调）
露点	-40~-60℃

氮气纯度97%

型号规格	产气量（Nm3/h）	所需空气量（Nm3/min）	空气进口 DNmm	氧气出口 DNmm
BZN-10/97	10	0.4	15	15
BZN -20/97	20	0.8	15	15
BZN -30/97	30	1.2	25	15
BZN -40/97	40	1.6	25	25
BZN -50/97	50	2.0	25	25
BZN -60/97	60	2.4	25	25
BZN -80/97	80	3.2	40	25
BZN -100/97	100	4.0	40	25
BZN -120/97	120	4.8	40	40
BZN -150/97	150	6.0	40	40
BZN -200/97	200	8.0	40	40
BZN -300/97	300	12.0	50	40
BZN -400/97	400	16.0	50	50
BZN -500/97	500	20.0	65	50
BZN -600/97	600	24.0	65	50
BZN -700/97	700	28.0	65	50
BZN -800/97	800	32.0	80	65
BZN -900/97	900	36.0	80	65
BZN -1000/97	1000	40.0	80	65
BZN -1200/97	1200	48.0	80	80
BZN -1500/97	1500	60.0	100	80
BZN -2000/97	2000	80.0	125	100
BZN -3000/97	3000	120.0	150	100

氮气纯度98%

型号规格	产气量（Nm3/h）	所需空气量（Nm3/min）	空气进口 DNmm	氧气出口 DNmm
BZN-10/98	10	0.44	15	15
BZN -20/98	20	0.88	15	15
BZN -30/98	30	1.32	25	15
BZN -40/98	40	1.76	25	25
BZN -50/98	50	2.2	25	25
BZN -60/98	60	2.64	40	25
BZN -80/98	80	3.52	40	25
BZN -100/98	100	4.4	40	25
BZN -120/98	120	5.28	40	40
BZN -150/98	150	6.6	40	40
BZN -200/98	200	8.8	40	40
BZN -300/98	300	13.2	50	40
BZN -400/98	400	17.6	65	50
BZN -500/98	500	22.0	65	50
BZN -600/98	600	26.4	65	50
BZN -700/98	700	30.8	80	50
BZN -800/98	800	35.2	80	65
BZN -900/98	900	39.6	100	65
BZN -1000/98	1000	44.0	100	65
BZN -1200/98	1200	52.8	100	80
BZN -1500/98	1500	66.0	100	80
BZN -2000/98	2000	88.0	125	100
BZN -3000/98	3000	132.0	150	100

氮气纯度99%

型号规格	产气量（Nm3/h）	所需空气量（Nm3/min）	空气进口 DNmm	氮气出口 DNmm
BZN-5/99	5	0.25	15	15
BZN-10/99	10	0.49	15	15
BZN -20/99	20	0.98	15	15
BZN -30/99	30	1.47	25	15
BZN -40/99	40	1.96	25	25
BZN -50/99	50	2.45	25	25
BZN -60/99	60	2.94	40	25
BZN -80/99	80	3.92	40	25
BZN -100/99	100	4.9	40	25
BZN -120/99	120	5.88	40	40
BZN -150/99	150	7.35	40	40
BZN -200/99	200	9.8	50	40
BZN -300/99	300	14.7	50	40
BZN -400/99	400	19.6	65	50
BZN -500/99	500	24.5	65	50
BZN -600/99	600	29.4	80	50
BZN -700/99	700	34.3	80	50
BZN -800/99	800	39.2	100	65
BZN -900/99	900	44.1	100	65
BZN -1000/99	1000	49	100	65
BZN -1200/99	1200	58.8	100	80
BZN -1500/99	1500	73.5	125	80
BZN -2000/99	2000	98	125	100
BZN -2400/99	2400	118	150	100

氮气纯度99.5%

型号规格	产气量（Nm3/h）	所需空气量（Nm3/min）	空气进口 DNmm	氮气出口 DNmm
BZN-5/99.5	5	0.27	15	15
BZN-10/99.5	10	0.52	15	15
BZN -20/99.5	20	1.04	25	15
BZN -30/99.5	30	1.56	25	15
BZN -40/99.5	40	2.08	25	25
BZN -50/99.5	50	2.60	40	25
BZN -60/99.5	60	3.12	40	25
BZN -80/99.5	80	4.16	40	25
BZN -100/99.5	100	5.20	40	25
BZN -120/99.5	120	6.24	40	40
BZN -150/99.5	150	7.8	40	40
BZN -200/99.5	200	10.5	50	40
BZN -300/99.5	300	15.8	50	40
BZN -400/99.5	400	21.0	65	50
BZN -500/99.5	500	26.3	65	50
BZN -600/99.5	600	31.2	80	50
BZN -700/99.5	700	37.0	80	50
BZN -800/99.5	800	41.6	100	65
BZN -900/99.5	900	45.0	100	65
BZN -1000/99.5	1000	52.0	100	65
BZN -1200/99.5	1200	62.4	100	80
BZN -1500/99.5	1500	78.0	125	80
BZN -2000/99.5	2000	104	150	100

氮气纯度99.9%

型号规格	产气量（Nm3/h）	所需空气量（Nm3/min）	空气进口 DNmm	氮气出口 DNmm
BZN-5/99.9	5	0.35	15	15
BZN-10/99.9	10	0.7	15	15
BZN -20/99.9	20	1.4	25	15
BZN -30/99.9	30	2.1	25	15
BZN -40/99.9	40	2.8	40	25
BZN -50/99.9	50	3.5	40	25
BZN -60/99.9	60	4.2	40	25
BZN -80/99.9	80	5.6	40	25
BZN -100/99.9	100	7.0	40	25
BZN -120/99.9	120	8.4	50	40
BZN -150/99.9	150	10.5	50	40
BZN -200/99.9	200	14.0	50	40
BZN -300/99.9	300	21.0	65	40
BZN -400/99.9	400	28.0	80	50
BZN -500/99.9	500	35.0	80	50
BZN -600/99.9	600	42.0	100	50
BZN -700/99.9	700	49.0	100	50
BZN -800/99.9	800	56.0	100	65
BZN -900/99.9	900	63.0	100	65
BZN -1000/99.9	1000	70.0	125	65
BZN -1200/99.9	1200	84.0	125	80
BZN -1500/99.9	1500	105.0	150	80

氮气纯度99.99%

型号规格	产气量（Nm3/h）	所需空气量（Nm3/min）	空气进口 DNmm	氮气出口 DNmm
BZN-3/99.99	3	0.33	15	15
BZN-5/99.99	5	0.55	15	15
BZN-10/99.99	10	1.11	25	15
BZN -20/99.99	20	2.22	25	15
BZN -30/99.99	30	3.33	40	15
BZN -40/99.99	40	4.44	40	25
BZN -50/99.99	50	5.55	40	25
BZN -60/99.99	60	6.66	40	25
BZN -80/99.99	80	8.88	50	25
BZN -100/99.99	100	11.1	50	25
BZN -120/99.99	120	13.3	50	40
BZN -150/99.99	150	16.65	65	40
BZN -200/99.99	200	22.2	65	40
BZN -300/99.99	300	33.3	80	40
BZN -400/99.99	400	44.4	100	50
BZN -500/99.99	500	55.5	100	50
BZN -600/99.99	600	66.6	100	50
BZN -700/99.99	700	77.7	125	50
BZN -800/99.99	800	88.8	125	65
BZN -900/99.99	900	99.9	150	80
BZN -1000/99.99	1000	111	150	80

注： 1.所有规范如变动，以后续提供的数据为准。
2.出口氮气压力为0.05-0.8Mpa，大于0.8Mpa可特殊订货。
3.所有型号的外形尺寸如有需求详细资料，请与公司总部联系。
4.用户选配空压机应考虑海拔、环境温度和湿度对空压机排气量的影响。
5.考虑氮气纯度稳定性，99.999%以上使用两步法制取。

空压机

由空压机提供制氮机所需的原料空气及阀门的驱动用气，全部设备所耗能源皆为电能。

压缩空气后处理组件

由压缩空气干燥机、各级精密过滤器和活性炭过滤器组成

空气经空压机压缩后，首先进入空气缓冲罐进行缓冲，然后进入高效除油器除去大部分的油、水、尘等杂质，再经压缩空气干燥机进一步除水，经精密过滤器除油、除尘，最后进入活性炭过滤器进一步除油。

我公司特别设计的活性炭过滤器，可用来防止可能出现的微量油渗透，确保碳分子筛得到有效保护，延长了使用寿命。

空气缓冲罐

由空气缓冲罐及附属阀门仪表组成。空气缓冲罐是降低气流脉动，起缓冲作用，从而减少系统压力的波动，使压缩空气能平稳地通过压缩空气净化组件以便充分除去油、水、尘等杂质，减少了氧氮分离系统的负荷。同时，也为氧氮分离系统在进行吸附塔工作切换时，提供短时间内迅速升压所需的大量压缩空气，不仅使吸附塔内压力很快上升到工作压力，而且还保证了设备可靠稳定的运行。

氧氮分离系统

由吸附塔、压紧装置、附属阀门及仪表电器组成。采用复合床结构设计的吸附塔分A、B两塔，塔内填装碳分子筛（采用伸展扭转式振动填充法使碳分子筛装填更加均匀）。洁净的压缩空气首先从A塔入口端经碳分子筛向出口端流动，此时02、C02、H20被其吸附，产品氮气由吸附塔出口端流出。经一段时间后，A塔内的碳分子筛吸附达到饱和前自动停止吸附，洁净的压缩空气流入B塔进行吸氧产氮，并对A塔分子筛进行再生。分子筛的再生是通过将吸附塔迅速下降至常压脱附的02、C02、H20来实现的。两塔交替进行吸附塔再生，即完成氧氮分离，连续产出氮气。

氮气缓冲系统

由氮气缓冲罐、精密过滤器、流量计、调压阀、放空部件等组成。氮气缓冲罐主要用于均衡从氮氧分离系统分离出来的氮气压力和纯度，保证连续供给氮气稳定。同时，在吸附塔进行工作切换后，它将本身的部分气体回充吸附塔，一方面帮助吸附塔升压，另外也起到保护床层的作用，在设备工作过程中起到极重要的工艺辅助作用。最后经精密过滤器进行过滤，充分保证氮气的品质。

工作原理

变压吸附(Pressure swing adsorption简称PSA)是一种先进新型的气体分离技术，它在当今世界的现场供气方面具有不可替代的地位。

任何一种吸附对于同一被吸附气体(吸附质)来说，在吸附平衡情况下，温度越低，压力越高，吸附量越大。反之，温度越高，压力越低，则吸附量越小。如果温度不变，在加压的情况下吸附，用减压(抽真空)或常压解吸的方法，称为变压吸附。可见，变压吸附是通过改变压力来吸附和解吸的。

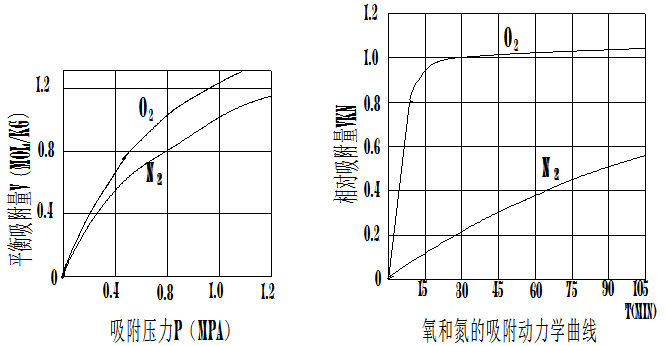

如下图所示，碳分子筛对氧和氮吸附量有很大的差异。碳分子筛是一种内部有很多微孔的物质，用碳分子筛制氮主要是基于氧和氮在碳分子筛中的扩散速率不同，变压吸附的原理就是在一定的压力下，利用空气中氧、氮在碳分子筛微孔中的吸附量的差异，达到氧氮分离的目的。在压力升高时，碳分子筛吸氧产氮，压力降至常压时，碳分子筛脱附氧气再生。变压吸附制氮设备通常有两只吸附塔，一只吸氧产氮，另一只脱氧再生，如此交替循环不断产出氮气。
