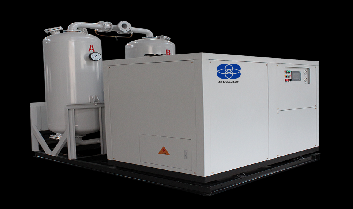

JWH组合式压缩空气干燥机

风冷型：
最高进气温度：50℃
压力范围：    0.6~1.0Mpa
环境温度范围：0~38℃
冷却方式：    风冷
电源：        AC220~250V 50/60HZ
             AC380~460V 50/60HZ
压力露点：    -20~-50℃
进气含油量： ≤0.1PPM
再生气耗量： ≤5%
制冷剂：      R134a、R407C、R22
控制方式：    PLC/单片机
安装方式：    落地无基础安装

水冷型：
最高进气温度：50℃
压力范围：    0.6~1.0Mpa
环境温度范围：5~50℃
冷却方式：    水冷
电源：        AC220~250V 50/60HZ
             AC380~460V 50/60HZ
压力露点：    -20~-50℃
进气含油量： ≤0.1PPM
再生气耗量： ≤5%
制冷剂：      R134a、R407C、R22
控制方式：    PLC/单片机
安装方式：    落地无基础安装

技术指标原理及特点

风冷型技术参数表：

型号	空气处理量 Nm³/min	干燥剂重量 kg	接管口径 mm	风扇功率 W	电压 V	设备净重 Kg	长 mm	宽 mm	高 mm
JWH-1	1.2	25	DN25	1×80	220	400	950	800	1350
JWH-3	3.6	125	DN40	1×90	220	460	1200	1100	1850
JWH-6	6.8	176	DN40	1×120	220	775	1200	1200	2000
JWH-10	11	192	DN50	1×240	380/220	1120	1300	1210	2400
JWH-16	16	250	DN65	2×200	380/220	950	1900	1500	2400
JWH-20	22	464	DN65	2×200	380/220	1800	2000	1700	2480
JWH-30	32	544	DN80	2×240	380/220	2500	2400	1700	2700
JWH-40	45	800	DN100	3×200	380/220	2800	2700	2100	2800
JWH-60	65	1100	DN100	3×240	380/220	3200	2750	2100	2800
JWH-80	80	1460	DN125	3×300	380/220	4200	2800	2100	2850

水冷型技术参数表：

型号	空气处理量N m³/min	干燥剂重量 kg	空气接管口径	冷却水管口径	冷却水流量m3/h	电压 V	设备净重Kg	长 mm	宽 mm	高 mm
JWH-6	6.8	176	DN40	R1"	1.2	220	790	1200	1200	2000
JWH-10	11	192	DN50	R1"	1.8	380/220	1150	1300	1210	2400
JWH-16	16	250	DN65	R1"	2.8	380/220	1000	1900	1500	2400
JWH-20	22	464	DN65	R1.5"	3.6	380/220	1860	2000	1700	2480
JWH-30	32	544	DN80	R1.5"	4.8	380/220	2580	2400	1700	2700
JWH-40	45	800	DN100	R1"	7.2	380/220	2880	2700	2100	2800
JWH-60	65	1100	DN125	R1.5"	10.8	380/220	3260	2750	2100	2800
JWH-80	80	1460	DN125	R2"	14.4	380/220	4300	2800	2100	2850
JWH-100	100	2100	DN150	DN65	18	380/220	5500	2800	2200	2850
JWH-120	120	2500	DN150	DN65	21.6	380/220	6200	2850	2200	2950
JWH-150	150	3000	DN200	DN80	27	380/220	8000	3200	2500	3100
JWH-200	200	3800	DN200	DN80	36	380/220	9100	3300	3000	3100

组合式压缩空气干燥机工作原理：

工作原理：组合式压缩空气干燥机由冷冻式压缩空气干燥机与吸附式（无热或微热）压缩空气干燥机通过合理的管路连接搭配而成。冷冻式压缩空气干燥机除水能力极强，运行能耗较低，无气量损耗，与吸附式压缩空气干燥机能达到较低露点的特点结合，最大限度地发挥二者的优点。在压缩空气进入吸附式压缩空气干燥机前，先用冷冻式压缩空气干燥机进行前置预处理，让大量水分（约80% ) 在冷冻式压缩空气干燥机里先行除去，再进人吸附式压缩空气干燥机作深度干燥，能够达到很低的压力露点，最低可达 -70°C。它利用冷冻式压缩空气干燥机充当吸附式压缩空气干燥机的前置除水设备。利用冷冻式压缩空气干燥机的强大除水能力使干燥塔进水负荷大幅降低，经冷干处理后进人吸附塔的水分为普通干燥机的20%左右，在其他条件不变的情况下，用于再生的气量也可以相同幅度的下降。从而确实为降低再生能耗特别是节约再生气能耗创造了条件。从而达到了最佳经济运行点和高品质的低露点成品气。

组合式压缩空气干燥机技术特点：

1、低露点：组合式压缩空气干燥机能达到很低的压力露点，常规可达-40°C以下，根据不同用户要求最低可达-70℃。

2、低能耗：组合式压缩空气干燥机再生耗气量仅需3%-5%，大大节约了压缩空气消耗。

3、可提供不同露点的压缩空气给不同的用气点使用。

4、组合式压缩空气干燥机的所有操作开关及显示仪表都集中在箱板的面板上，冷冻式压缩空气干燥机与吸附式再生压缩空气干燥机根据客户需要可吸干机独立运行或冷、吸同时运行。

5、吸附式压缩空气干燥机部分，采用科学合理的吸附塔结构设计，独创的压缩空气扩散器、栅格板自动再生装置，保证吸附剂与压缩空气充分接触，避免隧道效应，有效降低高速气流对吸附剂的冲击，降低吸附剂的磨损，延长吸附剂的使用寿命，保证成品气露点稳定。

6、冷冻式压缩空气干燥机部分的热交换器、冷凝器选用优质高效螺纹管。

7、吸附式压缩空气干燥机部分，可根据设备的运行负载需求、压缩空气露点的高低，调节再生用量，达到节能的效果。

8、吸附式压缩空气干燥机部分，选用高性能的吸附剂，具有更大的活性表面积，更高的强度，更长的使用寿命。

9、控制方式：根据用户用气要求不同，采用多种不同的控制方式。

10、气液分离器采用了三级分离方式：直接碰撞式分离+低速离心分离+不锈钢丝网除雾分离器，将99.9%的液态水分从被冷却的压缩空气中分离出来，防止水分的二次蒸发，保证成品气的低露点品质。

11、优质的切换阀门，稳定可靠，能保证工作流程的完整性，延长元器件的工作寿命。

12、制冷控制元件均采用世界上最先进的丹麦丹佛斯（ DANFOSS ) 、美国艾默生（ EMERSON ) 、斯波兰（ SPORLAN )等公司的制冷元件；
