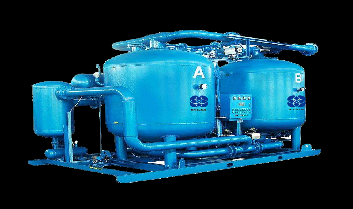

JYR压缩热再生吸附式压缩空气干燥机

最小进气温度：100℃
压力范围：    0.5~1.0Mpa
环境温度范围：0~50℃
电源：        AC220 50/60HZ
压力露点：    -20~-40℃
进气含油量： ≤0.1PPM
再生气耗量： ≤1.5%/0
控制方式：    PLC人机界面
安装方式：    落地无基础安装

技术指标原理及特点

有气耗压缩热再生吸附式压缩空气干燥机参数表：

型号	处理气量Nm³/min	长 mm	宽 mm	高 mm	重量Kg	干燥剂重量/双塔kg	进出口法兰尺寸	耗电量kw	冷却水循环量m3/h
JYR-40	40	2800	1800	2600	2900	800	DN100	0.5	20
JYR-50	50	2800	1800	2680	3300	980	DN100	0.5	25
JYR-60	60	3300	1800	2850	3700	1300	DN100	0.5	30
JYR-80	80	3500	1850	2900	4200	1650	DN125	0.5	40
JYR-100	100	3650	2100	2950	5000	2000	DN150	0.5	50
JYR-120	120	3700	2100	3000	6000	2600	DN150	0.5	60
JYR-150	150	4400	2300	3100	8000	3500	DN200	0.5	75
JYR-200	200	4500	2800	3400	11000	4800	DN200	0.5	85
JYR-250	250	特殊需订货，参数需向厂家咨询					DN250	0.5	100
JYR-300	300	特殊需订货，参数需向厂家咨询					DN250	0.5	120
JYR-350	350	特殊需订货，参数需向厂家咨询					DN300	0.5	140
JYR-400	400	特殊需订货，参数需向厂家咨询					DN300	0.5	155

零气耗压缩热再生吸附式压缩空气干燥机参数表：

型号	处理气量Nm³/min	长 mm	宽 mm	高 mm	重量Kg	干燥剂重量/双塔kg	进出口法兰尺寸	耗电量W	冷却水循环量m3/h
JYR-40	40	3400	2000	2650	4100	980	DN100	0.5	40
JYR-50	50	3500	2000	2700	4300	1250	DN100	0.5	50
JYR-60	60	3600	2300	2850	5000	1650	DN100	0.5	60
JYR-80	80	4000	2300	3000	6100	2000	DN125	0.5	80
JYR-100	100	4200	2500	3100	7100	2500	DN150	0.5	100
JYR-120	120	4600	2800	3150	8500	3500	DN150	0.5	120
JYR-150	150	5200	3100	3350	11000	4800	DN200	0.5	150
JYR-200	200	5500	3400	3400	14900	6200	DN200	0.5	170
JYR-250	250	特殊需订货，参数需向厂家咨询					DN250	0.5	200
JYR-300	300	特殊需订货，参数需向厂家咨询					DN250	0.5	240
JYR-350	350	特殊需订货，参数需向厂家咨询					DN300	0.5	280
JYR-400	400	特殊需订货，参数需向厂家咨询					DN300	0.5	310

表一：压力修正系数CFP

进气压力	MPa	0.5	0.6	0.7	0.8	0.9	1.0
进气压力	CFP	0.67	0.78	1	1	1.11	1.22

选型流程
◎选择干燥机进气压力修正系数CFP。
◎计算干燥机流量如下：进气流量/CFP=最小流量
根据干燥机应满足的最小流量从表格中选出干燥机型号，确保所选型号的流量至少与此相等。
