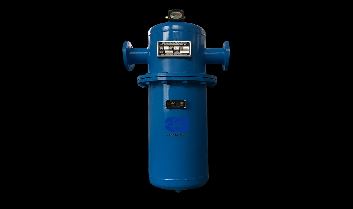

JJL压缩空气精密过滤器

产品简介：该系列产品具有体积小，结构紧凑，过滤效率高，使用维修方便等特点，专为化工、轻纺石油、冶金、纺织、电子、电讯等行业的气动控制、气动仪表、气动元件及工业用气提供洁净的压缩空气气源

技术指标原理及特点

压缩空气精密过滤器参数表：

型号	处理量 Nm3/min *	滤芯数量	外形尺寸(mm)		接管口径 (mm)	重量 kg
型号	处理量 Nm3/min *	滤芯数量	直径	长度	接管口径 (mm)	重量 kg
JJL-1	1	1	120	320	G1"	4
JJL-2	2	1	120	350	G1"	4.5
JJL-3	3.6	1	140	450	G1.5”	5
JJL-6	6.8	1	140	600	G1.5"	6
JJL-10	12	1	140	620	G2"	7
JJL-16	16	1	330	950	DN65	45
JJL-20	22	1	380	1235	DN65	56
JJL-30	30	2	430	1050	DN80	72
JJL-40	40	2	430	1235	DN100	78
JJL-50	50	2	430	1235	DN100	81
JJL-60	60	4	565	1235	DN100	140
JJL-70	70	4	565	1325	DN125	146
JJL-80	80	4	565	1425	DN125	152
JJL-90	90	4	565	1425	DN150	156
JJL-100	100	6	660	1210	DN150	165
JJL-120	120	6	660	1280	DN150	200
JJL-150	150	8	710	1350	DN200	210
JJL-180	180	8	710	1350	DN200	220
JJL-200	200	10	760	1300	DN200	250
JJL-250	250	12	760	1450	DN250	290
JJL-300	300	15	820	1500	DN250	350

d

压力校正系数

压力（Mpa）	校正系数	压力（Mpa）	校正系数
0.1	0.25	1.0	1.0
0.2	0.375	1.3	1.0
0.3	0.5	1.6	1.0
0.4	0.625	2.0	1.33
0.5	0.75	2.5	1.33
0.7	1.0

注：

◎本系列精密过滤器，滤芯制作采用美国HANKISON 标准技术，处理量有变化可定制

◎滤芯精度基于ISO8573

◎需在订货时注明，不同压力状态下处理量，应按校正系数表中系数校正。
